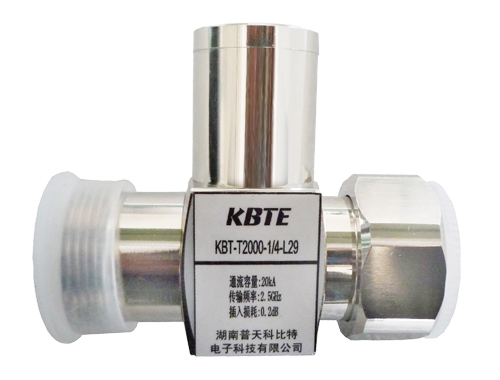

1-4λ型天饋防雷器

※KBT-T2000-1/4-L29價格熱線13874906936

※產品型號：KBT-T2000-1/4-L29

一、  技術參數

名 稱

型號

規 格

接口

頻率

駐 波 比

插入 損耗 （dB）

特性 阻抗 （Ω）

通流 容量 （KA）

工作 電壓 （V）

限制 電壓 （V）

保護 對象

外觀尺寸

1/4λ 型天饋 防雷器

KBT-T2000

1/4-N

N

0.8~2.5

＜1.2

≤ 0.2dB

50

20KA

24V

400V

接收機 發射機

27×60×90

KBT-T2000

1/4-L29

L29 （7/16）

35×60×71

 二、產品用途

    1/4λ型天饋防雷器采用高通濾波器，利用四分之波長的短路桿泄放雷電流技術，適合全天候使用；殘壓低、功率大、頻帶寬、插入損耗小。放電能力強大可達40kA(8／20us)，性能穩定，免維護。用于移動基站、雷達基站、通信站、電差轉臺、尋呼臺等大功率饋線系統的保護，產品具備標準接口，安裝維護極為便捷。

           三、 主要特點

◇駐波比<1 .2

◇插入損耗<0.2dB

◇帶寬為800MHz到2. 5GHz

◇最大放電電流lmax：40kA(8／20us)

◇接頭：7／J6，N，TNC等
四、  基本原理

KBT—T2000系列1／4λ型天饋防雷器采用種四分之波長的短路桿，此短路桿連接電纜芯線和外部接地，起帶通濾波器的作用。根據同軸線理論，長度為1／4波長的任意奇數倍的短路線并聯在同軸線時，對沿同軸線傳輸?shù)男盘柌〞a(chǎn)生非常大的阻抗。按照傳輸頻率制作固定長度的短路桿，正常信號傳輸時，短路桿不對其產生作用，而當線路產生電涌時，由于雷電頻譜較低(從幾百kHz到幾MHz)，短路桿對地短路，將電涌從正常的頻率信號中過濾掉，使電涌不能到達設備。由于時間短(皮秒級)，不會影響正常工作，雷電過后防雷器又恢復到正常工作狀態。
