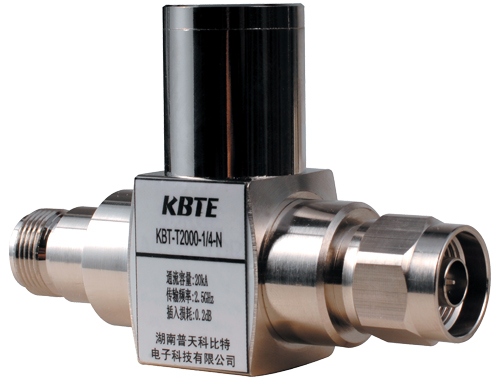

1-4λ型天饋防雷器
※KBT-T2000-1/4-N價格熱線13874906936
※產品型號：KBT-T2000-1/4-N
一、 技術參數
名 稱 | 型號 | 規 格 | 接口 | 頻率 | 駐 波 比 | 插入 損耗 （dB） | 特性 阻抗 （Ω） | 通流 容量 （KA） | 工作 電壓 （V） | 限制 電壓 （V） | 保護 對象 | 外觀尺寸 |
1/4λ 型天饋 防雷器 | KBT-T2000 | 1/4-N | N | 0.8~2.5 | ＜1.2 | ≤ 0.2dB | 50 | 20KA | 24V | 400V | 接收機 發射機 | 27×60×90 |
KBT-T2000 | 1/4-L29 | L29 （7/16） | 35×60×71 |
二、產品用途
1/4λ型天饋防雷器采用高通濾波器，利用四分之波長的短路桿泄放雷電流技術，適合全天候使用；殘壓低、功率大、頻帶寬、插入損耗小。放電能力強大可達40kA(8／20us)，性能穩定，免維護。用于移動基站、雷達基站、通信站、電差轉臺、尋呼臺等大功率饋線系統的保護，產品具備標準接口，安裝維護極為便捷。
三、 主要特點
◇駐波比<1 .2
◇插入損耗<0.2dB
◇帶寬為800MHz到2. 5GHz
◇最大放電電流lmax：40kA(8／20us)
◇接頭：7／J6，N，TNC等
四、 基本原理
KBT—T2000系列1／4λ型天饋防雷器采用種四分之波長的短路桿，此短路桿連接電纜芯線和外部接地，起帶通濾波器的作用。根據同軸線理論，長度為1／4波長的任意奇數倍的短路線并聯在同軸線時，對沿同軸線傳輸?shù)男盘柌〞a(chǎn)生非常大的阻抗。按照傳輸頻率制作固定長度的短路桿，正常信號傳輸時，短路桿不對其產生作用，而當線路產生電涌時，由于雷電頻譜較低(從幾百kHz到幾MHz)，短路桿對地短路，將電涌從正常的頻率信號中過濾掉，使電涌不能到達設備。由于時間短(皮秒級)，不會影響正常工作，雷電過后防雷器又恢復到正常工作狀態。
